Procédure de traitement d'image : le traitement des étoiles

Cette page décrit la procédure correspondant à l'étape de traitement des étoiles.

(La procédure ne décrit pas les points techniques mis en oeuvre sous Photoshop pour réaliser les paliers du traitement : un prochain tuto sera réalisé pour les détailler)

Recalage des couches RVB et correction de l'erreur de suivi

---

Le premier traitement consiste à recaler les couches RVB. En effet, lorsque l'on zoom à partir de 400%, on s'aperçoit que le bord des étoiles est rouge dans un sens et bleu dans l'autre.

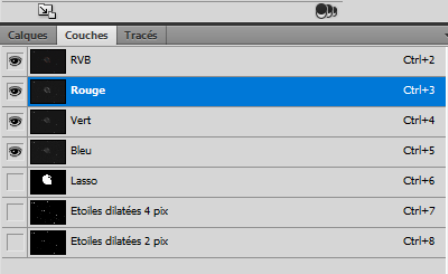

1/ Le décalage des couches RVB ne peut se faire que sur le calque "Arrière-plan" : passer en mode zoom 400% et sélectionner l'onglet "Couches" puis passer en mode déplacement

2/ Sélectionner à tour de rôle la couche à déplacer (apparait en bleue) avec toutes les couches cochées : utiliser de préférence les flèches de contrôle du clavier pour un meilleur alignement de la couche avec l'étoile

Différence avant et après le recalage des couches RVB

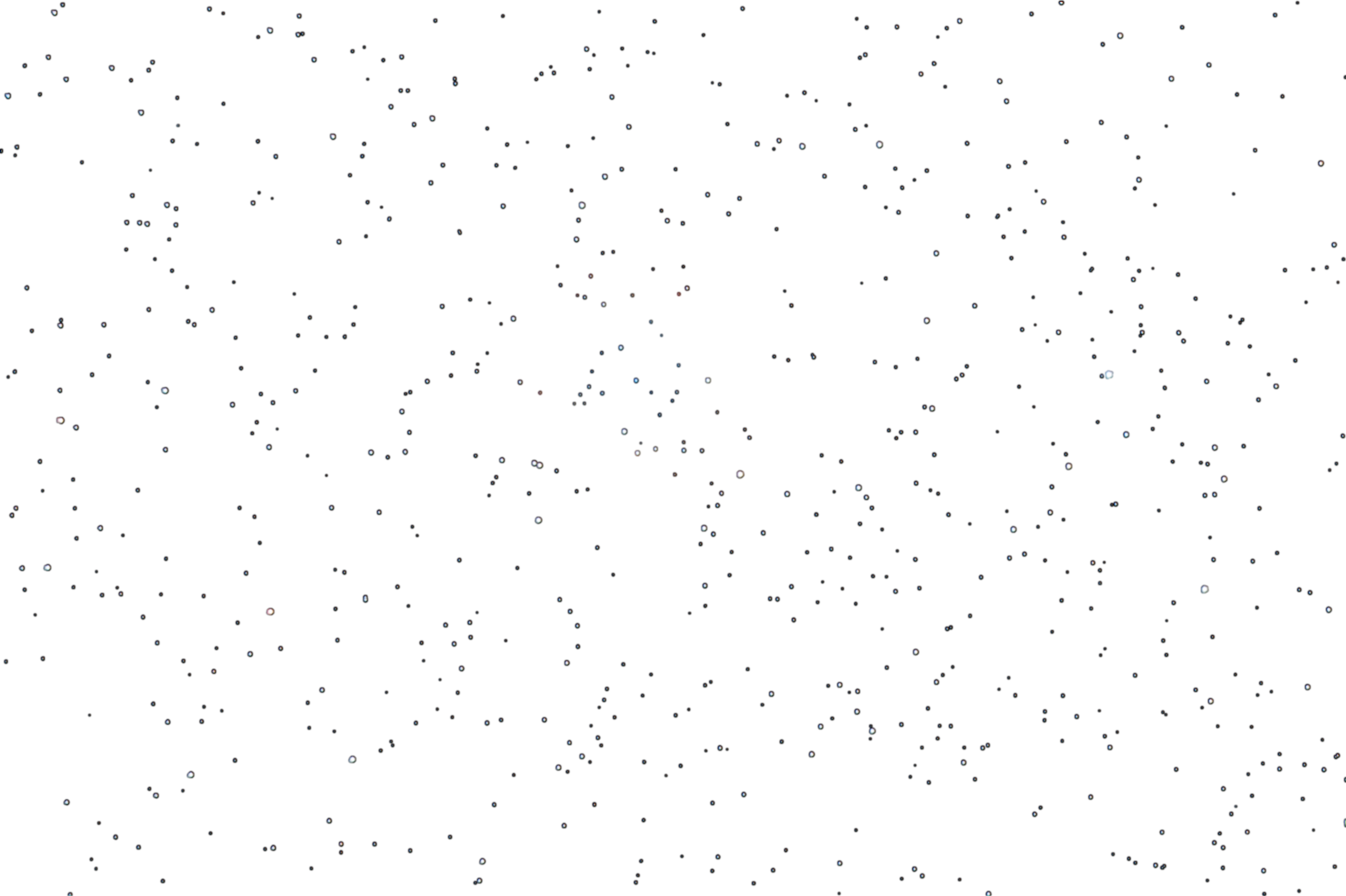

Avec un zoom important supérieur à 200%, et dans la cas d'un suivi non optimal, on constate que les étoiles sont légèrement allongées. Cette déformation peut être corrigée à l'aide d'un calque d'étoiles.

Différence avant et après la correction de suivi

Augmentation locale du contraste

---

3/ Afin d'augmenter le contratse de l'objet localement dans les tons moyens, j'utilise le script "Local Contrast Enhancement" de la boite à outils "Astronomy Tools" (Cf page liens) qui donne de bons résultats sans trop augmenter le bruit.

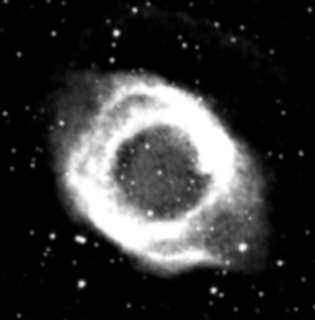

4/ Pour que le traitement de l'étape précédente ne s'applique qu'à l'objet, j'ajoute un masque de fusion sur les parties les plus lumineuses (sans quoi le bruit du ciel augmenterait un peu)

5/ Créer un calque cumulatif des précédents réglages puis appliquer un masque de fusion sur l'objet (sans les étoiles) : utilisation de l'outil "Réduction du bruit" par couche avec réglages modérés de façon à ne pas enlever trop de détails

Différence avant et après l'augmentation locale du contraste

Rétrécissement, augmentation de la couleur et ajout d'aigrettes

---

En fonction du temps de pose et de la qualité du suivi, les étoiles apparaissent souvent trop grosses. Nous allons appliquer un traitement "cosmétique" en les rétrécissant.

Pour ce faire, nous allons lancer le script "Make Stars Smaller" de la boite à outils "Astronomy Tools"

Différence avant et après le rétrécissement des étoiles

Le dernier traitement des étoiles consistent à augmenter un peu la saturation des couleurs pour mieux faire apparaitres les étoiles jeunes en bleu et les étoiles plus vieilles en orange.

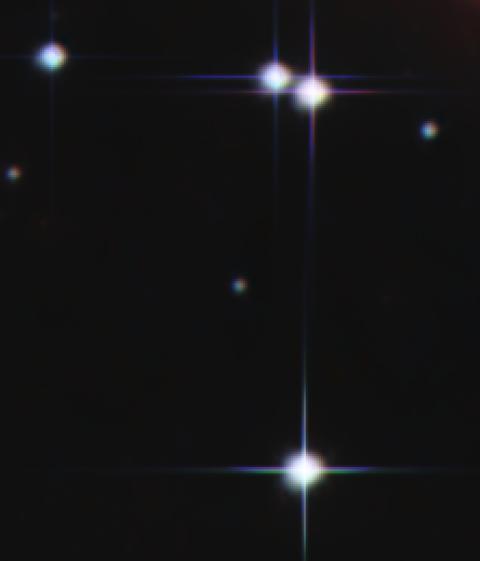

Pour terminer cette étape de traitement des étoiles, et dans un soucis d'esthétisme, on ajoute des aigrettes aux étoiles les plus lumineuses.

1/ Augmentation de la saturation : Lancement du script "Increase Star Color" de la boite à outils "Astronomy Tools"

2/ Ajout d'aigrettes : Lancement du script "Star Diffraction Spikes Medium Stars" de la boite à outils "Astronomy Tools" (En fonction de la grosseur des étoiles, il faudra jouer sur les différents scripts de la même famille afin d'obtenir le bon niveau d'aigrettes. Attention également dans le cas d'une acquisition avec un télescope de type Newton qui génère des aigrettes souvent apparentes et pas toujours perpandiculaires selon le placement de l'APN dans le porte occulaire)

Différence avant et après l'augmentation de la saturation et l'ajout d'aigrettes

Résultat

---

Différence entre la sortie du traitement "LRGB" et la sortie du traitement des étoiles

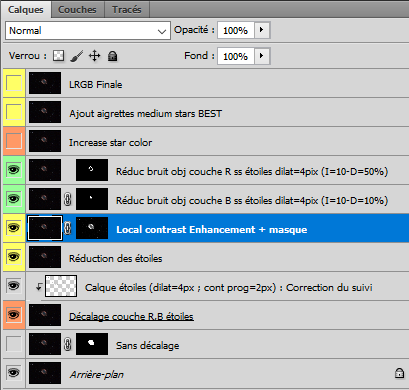

A titre d'exemple, voici l'empilement des calques qui ont servis pour l'étape de traitement des étoiles
